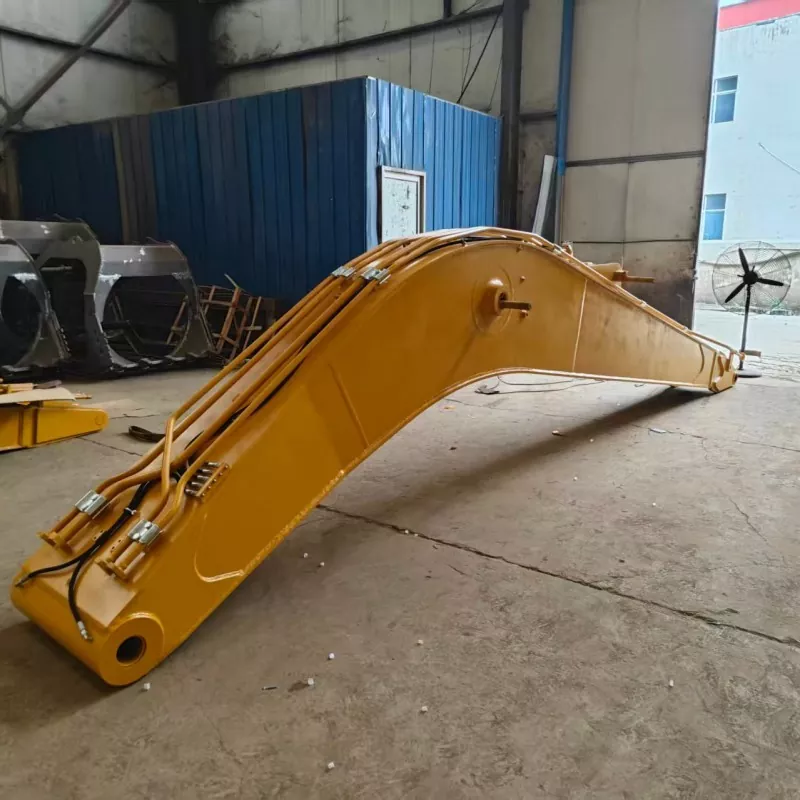

Cánh tay máy xúc tầm xa cho ZX200

XINGCHUANG sản xuất các phụ kiện máy xúc tầm xa tùy chỉnh cho các nhà thầu, công ty cho thuê thiết bị và nhà phân phối máy xây dựng. Được thiết kế cho Tay máy xúc tầm xa cho ZX200, phần đính kèm mở rộng này giúp người vận hành tiếp cận xa máy hơn và tiếp cận các khu vực làm việc sâu hơn hoặc xa hơn trong các ứng dụng đào phù hợp.

Có sẵn một số tùy chọn chiều dài tiêu chuẩn, nó có thể được cấu hình theo bán kính đào yêu cầu, độ sâu làm việc, điều kiện vật liệu và thông số kỹ thuật của máy. Trước khi sản xuất, XINGCHUANG có thể xem xét mô hình máy xúc, kích thước kết nối, bố trí thủy lực và công việc dự định để giúp người mua chọn cấu hình phù hợp với yêu cầu dự án của họ.

Cấu trúc cánh tay sử dụng thép chịu mài mòn NM400 theo quy định cho thân chính, với các phần được gia cố tại các khu vực chịu lực chính. Các lỗ chốt được gia công bằng CNC, quy trình hàn được kiểm soát và hệ thống lớp phủ bảo vệ được sử dụng để hỗ trợ tính nhất quán về cấu trúc và dịch vụ ngoài trời. Hiệu suất thực tế và tuổi thọ sử dụng phụ thuộc vào cấu hình đã chọn, điều kiện vận hành, phương pháp bảo trì và việc tuân thủ giới hạn vận hành của nhà sản xuất máy xúc.

Thông số kỹ thuật

Các số liệu trên là thông số kỹ thuật tham khảo. Phạm vi làm việc thực tế, trọng lượng đính kèm, khả năng nâng và khả năng tương thích phải được xác nhận dựa trên thiết kế cuối cùng và dữ liệu vận hành dành riêng cho từng mẫu máy đào. Phần đính kèm dài hơn sẽ thay đổi phạm vi làm việc và đặc tính tải của máy, do đó không nên chỉ chọn nó theo chiều dài.

Chọn độ dài cho công việc

Việc chọn cánh tay mở rộng bắt đầu từ vùng làm việc thay vì tùy chọn dài nhất hiện có. Người mua nên xác định phạm vi tiếp cận cần thiết từ vị trí dự định của máy, độ sâu đào, chiều cao của bờ xung quanh và khoảng cách từ máy đào đến vật liệu đang được xử lý. Sau đó, bán kính làm việc và độ sâu phải được kiểm tra dựa trên hình dạng đính kèm được đề xuất.

Cấu hình 12 m có thể được xem xét cho các dự án có yêu cầu tầm với vừa phải, trong khi các phiên bản 14 m, 15 m và 17 m có thể được đánh giá cho các ứng dụng yêu cầu phạm vi làm việc dài hơn. Đây là những điểm bắt đầu lựa chọn, không phải là khuyến nghị chung. Điều kiện mặt đất, mật độ vật liệu, kích thước gầu, hiệu suất thủy lực và độ ổn định của máy đều ảnh hưởng đến cấu hình phù hợp.

XINGCHUANG có thể xem xét các yêu cầu về độ dài tùy chỉnh trong phạm vi 10–19 m đã nêu. Trước khi xác nhận đơn đặt hàng, hãy cung cấp mô hình chính xác của máy đào và các chi tiết về số sê-ri hoặc cấu hình, độ sâu đào và bán kính ngang cần thiết cũng như gầu hoặc phần đính kèm đầu khác theo kế hoạch. Việc xem xét kỹ thuật cũng phải xác minh trọng lượng đính kèm được phép của máy và giới hạn vận hành.

Chi tiết kết cấu ảnh hưởng đến tuổi thọ sử dụng

Gia cố tại các khu vực có áp lực cao

Cánh tay mở rộng phải chịu lực uốn và tải trọng lặp đi lặp lại trong quá trình vận hành. Tấm chính, tấm bên và sườn cốt thép phải được thiết kế theo kết cấu phối hợp. XINGCHUANG chỉ định thép chịu mài mòn NM400 cho thân cánh tay và gia cố tại các khu vực chịu lực chính. Tuy nhiên, chỉ riêng độ dày của tấm không quyết định được khả năng kết cấu; hình học, chất lượng hàn, truy xuất nguồn gốc vật liệu và tải trọng làm việc dự kiến ​​cũng phải được xem xét.

Kiểm soát hàn và quản lý ứng suất

Tính nhất quán của mối hàn rất quan trọng đối với các bộ phận tiếp xúc với chu kỳ đào và xoay lặp đi lặp lại. Quy trình sản xuất được cung cấp mô tả hàn robot và xử lý nhiệt để giúp kiểm soát chất lượng mối hàn và ứng suất dư. Người mua với các dự án đòi hỏi khắt khe có thể yêu cầu hồ sơ kiểm tra hàn có sẵn, thông tin vật liệu và các tài liệu liên quan đến chất lượng nhà máy khi xác nhận đơn hàng.

Căn chỉnh chốt và ống lót chính xác

Các kết nối chốt truyền tải giữa cánh tay và các bộ phận được kết nối. Doa CNC giúp duy trì sự thẳng hàng của các lỗ chốt và có thể giảm sự tiếp xúc không đồng đều khi các bộ phận được khớp chính xác. Trong quá trình lắp đặt và bảo trì, người mua cũng nên kiểm tra độ khít của chốt, tình trạng ống lót, độ bôi trơn và các dấu hiệu khe hở bất thường.

Bảo vệ chống tiếp xúc ngoài trời

Quá trình xử lý bề mặt được chỉ định bao gồm phun cát, sơn lót chống gỉ và sơn hoàn thiện kỹ thuật. Hệ thống lớp phủ này giúp bảo vệ thép lộ ra ngoài khi làm việc ngoài trời, kể cả khi làm việc trong môi trường ẩm ướt. Trong điều kiện nhiễm mặn hoặc ẩm ướt liên tục, việc vệ sinh và kiểm tra thường xuyên vẫn rất quan trọng vì hư hỏng lớp phủ và độ ẩm đọng lại có thể dẫn đến ăn mòn.

Khớp tệp đính kèm với các điều kiện của trang web

Các dự án khai quật khác nhau đặt ra những yêu cầu khác nhau đối với cánh tay. Việc xem xét chất liệu, vị trí làm việc và môi trường xung quanh giúp người mua tránh lựa chọn đồ đạc quá dài, quá nặng hoặc không phù hợp với nhiệm vụ dự kiến.

Nạo vét sông và ao

Phạm vi tiếp cận mở rộng có thể giúp tiếp cận trầm tích từ bờ hoặc vị trí vận hành phù hợp khác, có khả năng giảm nhu cầu định vị lại máy thường xuyên. Trước khi sử dụng, hãy đánh giá độ sâu của nước, độ ổn định của bờ, điều kiện trầm tích, lựa chọn gầu và phạm vi làm việc được phép của máy đào. Một công trình đính kèm tầm xa không thể thay thế cho việc đánh giá độ ổn định tại một địa điểm cụ thể.

Bảo trì hồ chứa và kênh

Việc làm sạch kênh và bảo trì hồ chứa có thể yêu cầu máy xúc phải vượt ra ngoài mép kè hoặc làm việc xung quanh các khu vực hạn chế tiếp cận. Chiều dài phụ kiện phải được chọn phù hợp với biên dạng đào và vị trí máy, đặc biệt chú ý đến khả năng chịu lực của mặt đất và phạm vi vận hành an toàn.

Định hình mái dốc bên đường

Một cánh tay mở rộng có thể hỗ trợ công việc cắt tỉa trên các sườn dốc hoặc bờ kè nơi khu vực mục tiêu nằm ngoài tầm với của cấu hình tiêu chuẩn. Người mua nên chỉ định các yêu cầu về chiều cao làm việc, góc dốc và hoàn thiện cần thiết để có thể đánh giá cách bố trí đề xuất về khả năng kiểm soát và độ ổn định.

Công trình đất thành phố và tổng hợp

Đối với các dự án đô thị được chọn, các nhiệm vụ mở rộng ao và vận chuyển đất, cấu hình phù hợp phụ thuộc vào loại vật liệu, độ sâu đào, công suất gầu và các yêu cầu về chu trình. Việc đào nặng với vật liệu dày đặc có thể yêu cầu thiết kế phụ kiện khác với việc nạo vét nhẹ hoặc hoàn thiện mái dốc.

Tài liệu tham khảo dự án

Dự án cải tạo sông Thái Lan – Khai quật sâu hơn

Một nhà thầu thủy lợi Thái Lan đã mua 6 bộ Tay máy xúc tầm xa cho ZX200 cho công trình cải tạo sông đô thị. Cánh tay tiêu chuẩn ban đầu chỉ có thể đạt được độ sâu đào khoảng 6,2 mét, điều này hạn chế hiệu quả xây dựng ở những vùng nước sâu.

Sau khi sử dụng cánh tay có tầm với dài tùy chỉnh, độ sâu đào đã tăng lên khoảng 9,8 mét. Dự án đã giảm khoảng 35% thời gian xây dựng tổng thể và tránh được nhu cầu sử dụng thêm nền tảng vận hành tạm thời.

Dự án Đường đô thị Peru – Cắt tỉa mái dốc

Trong dự án định hình độ dốc đường đô thị ở Peru, nhóm xây dựng đã sử dụng Tay máy xúc tầm xa cho ZX200 để hoàn thành các hoạt động cắt tỉa ở vị trí cao và đường dài. Phạm vi làm việc mở rộng giúp giảm sự phụ thuộc vào thiết bị nâng phụ trợ và giảm chi phí lao động bổ sung.

Dự án nạo vét hồ sinh hoạt – Cấu hình 17 m

Đối với dự án làm sạch trầm tích hồ sinh hoạt, chúng tôi đã cung cấp phiên bản siêu dài 17 mét tùy chỉnh cho các hoạt động nạo vét trên diện rộng. Trước khi giao hàng, tất cả các sản phẩm đều đã hoàn thành thử nghiệm tải liên tục 24 giờ để xác minh độ ổn định của cấu trúc và độ tin cậy vận hành.

Các trường hợp trên mô tả kết quả dự án được báo cáo. Kết quả thực tế sẽ thay đổi tùy theo điều kiện tại hiện trường, cấu hình máy, cách thực hành của người vận hành và quản lý dự án. Người mua có thể yêu cầu tài liệu tham khảo dự án có sẵn và tài liệu kiểm tra khi đánh giá một ứng dụng tương tự.

Những gì cần xác nhận trước khi đặt hàng

Để giảm bớt các vấn đề về tương thích và tránh những sửa đổi không cần thiết, người mua nên chuẩn bị những thông tin sau trước khi yêu cầu báo giá:

Nhận dạng máy:Chi tiết chính xác về mẫu máy đào, sê-ri, năm hoặc sê-ri nếu có và cấu hình tệp đính kèm hiện có.

Yêu cầu làm việc:Phạm vi tiếp cận mục tiêu, độ sâu đào, độ cao của địa điểm, loại vật liệu, kích thước thùng và các nhiệm vụ chính mà phần đính kèm sẽ thực hiện.

Chi tiết kết nối:Đường kính chốt, khoảng cách tâm chốt, chiều rộng lắp đặt, kích thước kết nối xi lanh, yêu cầu về ống thủy lực và cách bố trí liên kết.

Phạm vi đặt hàng:Chiều dài cánh tay cần thiết, bao gồm chốt và ống mềm, yêu cầu liên kết xi lanh và gầu, màu sắc bề mặt, bao bì và cảng đích hoặc địa điểm giao hàng.

Nếu có, hãy gửi ảnh chụp các kết nối cần và thanh hiện có, tấm nhận dạng máy, các kích thước liên quan và khu vực làm việc được đề xuất. Những chi tiết này giúp nhà sản xuất đánh giá cấu hình trước khi đưa ra bản vẽ hoặc báo giá cuối cùng.

Kiểm tra, chứng nhận và hỗ trợ

XINGCHUANG cung cấp hỗ trợ xuất khẩu và sản xuất phụ kiện máy xúc cho các công ty xây dựng, nhà phân phối thiết bị và đội xe cho thuê. Tùy theo đơn hàng và phạm vi kiểm tra đã thống nhất, người mua có thể yêu cầu hồ sơ nguyên vật liệu có sẵn, ảnh sản xuất, thông tin kiểm tra và tài liệu kiểm tra tải trước khi giao hàng.

Công ty tuyên bố rằng họ có các chứng chỉ hoặc bằng cấp liên quan đến ISO 9001, CE và SGS. Người mua nên xác nhận chính xác người giữ chứng chỉ, phạm vi, hiệu lực và khả năng áp dụng đối với thị trường đích và tệp đính kèm cụ thể. Các yêu cầu của CE phụ thuộc vào việc phân loại sản phẩm và luật pháp hiện hành, trong khi SGS có thể đề cập đến các dịch vụ thử nghiệm, kiểm tra hoặc chứng nhận thay vì phê duyệt một sản phẩm chung duy nhất. Yêu cầu các tài liệu liên quan để xác minh trước khi mua.

Đối với các phụ tùng kết cấu, yêu cầu kiểm tra phải được thống nhất trước khi sản xuất. Bất kỳ thử nghiệm tải, phương pháp kiểm tra hoặc tiêu chí chấp nhận nào đều phải được ghi lại rõ ràng để người mua hiểu những gì đã được thử nghiệm và trong những điều kiện nào.

Câu hỏi thường gặp

Làm cách nào để xác nhận rằng phụ tùng đính kèm phù hợp với ZX200 của tôi?

Cung cấp phiên bản máy chính xác và số đo kết nối. Mặc dù các cấu hình được liệt kê dành cho máy đào dòng ZX200, kích thước lắp đặt, kết nối thủy lực và cách bố trí liên kết có thể khác nhau. Khả năng tương thích phải được xác nhận với máy thực tế trước khi sản xuất.

Cánh tay dài hơn có luôn mang lại năng suất tốt hơn không?

Không. Cánh tay dài hơn có thể tăng phạm vi tiếp cận và độ sâu làm việc, nhưng nó cũng thay đổi đặc tính tải của máy và có thể ảnh hưởng đến lực đào, thời gian chu kỳ và độ ổn định. Chiều dài tốt nhất là chiều dài đáp ứng các yêu cầu của dự án trong giới hạn vận hành được phê duyệt của máy đào.

Tôi có thể sử dụng cùng loại gầu với cánh tay máy xúc tiêu chuẩn của mình không?

Nó phụ thuộc vào thiết kế phụ kiện, trọng lượng gầu, kích thước chốt và hình dạng liên kết. Chia sẻ thông số kỹ thuật của gầu hiện có để nhà sản xuất có thể kiểm tra xem liệu gầu có thể được giữ lại hay không hoặc liệu có cần một gầu hoặc cụm liên kết tương thích hay không.

Tôi nên kiểm tra những gì sau khi cài đặt?

Thực hiện theo hướng dẫn của máy và phụ kiện để kiểm tra khóa chốt, bôi trơn, kết nối thủy lực, định tuyến ống, nhiễu và chuyển động trong phạm vi hoạt động. Hoạt động ban đầu phải được thực hiện theo quy trình kiểm tra thích hợp và trong giới hạn quy định.

Bạn có thể cung cấp bản vẽ và hồ sơ kiểm tra trước khi giao hàng không?

Các bản vẽ có sẵn, hình ảnh sản xuất, hồ sơ kiểm tra và tài liệu kiểm tra đã thống nhất có thể được thảo luận trong quá trình xác nhận đơn hàng. Chỉ định các tài liệu cần thiết để phê duyệt mua hàng, quy trình nhập khẩu hoặc bàn giao dự án trước khi bắt đầu sản xuất.

Những gì được bao gồm trong bảo hành đã nêu?

Các điều khoản được cung cấp nêu rõ chế độ bảo hành 12 tháng tại nhà máy đối với các bộ phận kết cấu hàn, trong khi ghim, ống bọc ngoài và vòng đệm được coi như vật tư tiêu hao thông thường. Xác nhận các điều khoản bảo hành cuối cùng, các trường hợp loại trừ, ngày bắt đầu và thủ tục yêu cầu bồi thường trong hợp đồng mua bán trước khi đặt hàng.

Sản xuất tùy chỉnh cho dự án khai quật của bạn

XINGCHUANG hỗ trợ cấu hình tệp đính kèm tùy chỉnh cho các nhà thầu xây dựng, nhà cung cấp cho thuê thiết bị và nhà phân phối phụ tùng máy móc. Các tùy chọn có thể bao gồm chiều dài cánh tay, màu sắc bề mặt và các phụ kiện tương thích, tùy thuộc vào việc xem xét kỹ thuật và khả năng tương thích của máy.

Để nhận đề xuất và báo giá dành riêng cho dự án, hãy gửi mẫu máy xúc, phạm vi làm việc cần thiết, kích thước kết nối, chi tiết ứng dụng và thị trường đích. Sau đó, XINGCHUANG có thể xem xét cấu hình được yêu cầu, xác nhận phạm vi cung cấp sẵn có và thảo luận về các thỏa thuận sản xuất, kiểm tra, đóng gói và giao hàng.
